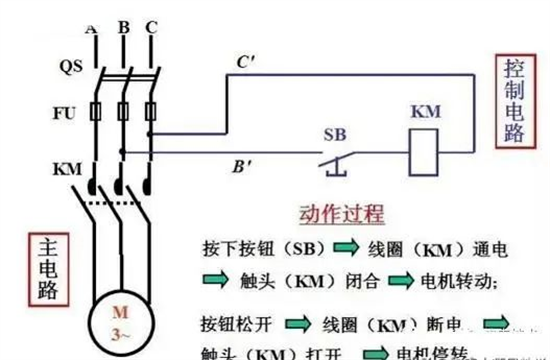

1、點動電路
要學習點動電路，我們需要準備以下器件：一個2P的小型斷路器，一個交流接觸器，以及一個自復式按鈕(帶有常開觸點。
第1步，我們先從小型斷路器引出一根線，和按鈕相連，從按鈕出來的一根線，我們接到交流接觸器的線圈。
第2步，從線圈出來的一根線，我們接到2P斷路器的另一個端子。
這樣一個完整的點動電路就完成了，當我們按下按鈕的時候，交流接觸器吸合，當我們松開按鈕的時候，交流接觸器就會恢復原狀。
這樣一個典型的，點動電路就完成了。
其實在點動電路當中，最關鍵的就是，是自復式的按鈕。當我們按下按鈕的時候，電路接通，當我們松開的時候，電路斷開。

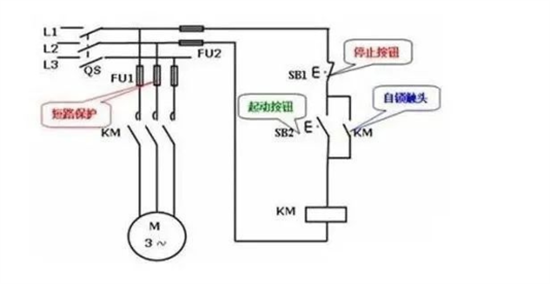

2、自鎖電路
一個簡單的自鎖電路需要這些器件，一個2P的小型斷路器，一個交流接觸器，兩個自復式按鈕一紅一綠，分別用于停止和啟動。
注意，紅色按鈕是一對常閉觸點，綠色按鈕是一對常開觸點。
第1步，我們從斷路器的一個端子引出一根線，依次把紅色按鈕的常閉觸點，和綠色按鈕的常開觸點，串聯起來。
第2步，從綠色按鈕出來的一根線，我們接到交流接觸器的的線圈，從線圈出來的一根線，我們直接接到斷路器的另外一個端子。
接完之后，這實際上就是一個帶有停止按鈕的電動電路。
要使電路在我們松開啟動按鈕之后，還能保持電路暢通，就必須有另外一條路給交流接觸器的線圈持續供電。
第3步，我們從啟動按鈕的進線端子處引出一根線，接到交流接觸器的常開輔助觸點，從輔助觸點另一個端子出來的一根線，我們接到啟動按鈕的出線端子上。
這樣，當我們按下啟動按鈕的時候，交流接觸器的主觸點和輔助觸點同時閉合，當我們松開啟動按鈕的時候，由于交流接觸器的輔助觸點是閉合的，所以，電流就可以通過輔助觸點到達交流接觸器的線圈，從而維持電源的供給，使交流接觸器線圈所在的電路始終處于通路狀態。
自鎖電路的關鍵點在于交流接觸器的常開輔助觸點，它和啟動按鈕的常開觸點，形成了開關的并聯。
