隨著夏季的高溫和濕度的增加，硅酮密封膠施工將面臨一些特定的挑戰(zhàn)。品牌硅酮膠作為建筑領(lǐng)域中不可或缺的材料，其施工的優(yōu)劣直接牽涉到建筑的穩(wěn)固性和耐久性。因此，為了有效應(yīng)對(duì)夏季施工中可能遇到的問(wèn)題，對(duì)高溫多雨氣候?qū)柰芊饽z施工可能造成的影響進(jìn)行詳細(xì)分析顯得尤為重要。

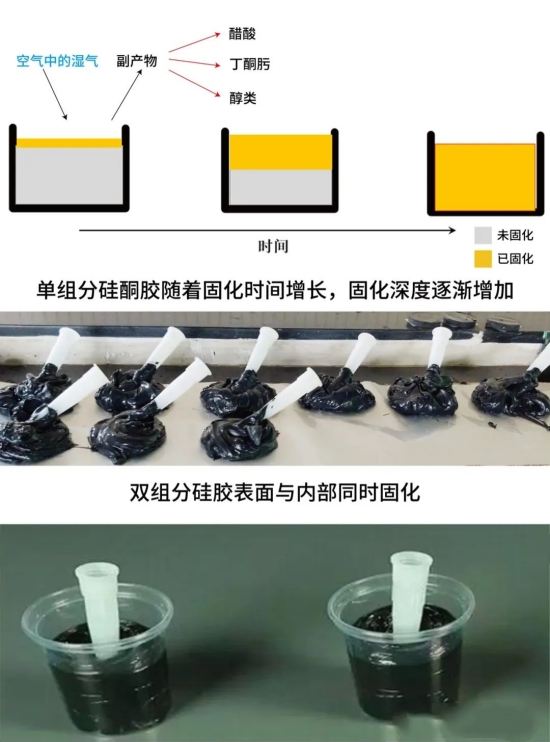

硅酮密封膠必須在固化后才能發(fā)揮其結(jié)構(gòu)性粘結(jié)或密封的功能，而其固化速度與環(huán)境溫度、空氣濕度關(guān)系密切，通常隨著溫濕度的升高，密封膠的表干時(shí)間明顯縮短(單組分產(chǎn)品修整時(shí)間，雙組分產(chǎn)品適用期均會(huì)縮短)，膠體深層固化速度明顯加快，而這些變化可能會(huì)對(duì)密封膠的施工、作用的發(fā)揮產(chǎn)生一些不利的影響，故在夏季施工時(shí)，我們需要依據(jù)內(nèi)外部因素變化作出一些調(diào)整，提前采取一些必要的預(yù)防措施。
按照我司推薦的歐利雅品牌硅酮密封膠產(chǎn)品使用的最佳環(huán)境溫濕度要求為：溫度4℃～40℃，相對(duì)濕度40%～80%的清潔環(huán)境。超出此范圍的溫度、濕度以外的環(huán)境下，并不建議施工打膠。夏季來(lái)臨，室外氣溫較高，特別是鋁板幕墻、玻璃幕墻、鋁門窗等，受太陽(yáng)爆曬后，基材溫度非常高，當(dāng)環(huán)境溫濕度不在推薦范圍內(nèi)時(shí)，建議現(xiàn)場(chǎng)進(jìn)行小面積打膠試驗(yàn)，確保粘結(jié)良好，無(wú)不良現(xiàn)象發(fā)生后才能大面積施工。
夏季多雨的環(huán)境也給硅酮密封膠施工帶來(lái)了諸多不便。雨水會(huì)使施工場(chǎng)所變得潮濕，增加施工難度。同時(shí)，如果接口內(nèi)部潮濕未干就直接注膠，當(dāng)溫度升高時(shí)，水氣蒸發(fā)可能導(dǎo)致未固化的膠縫起泡。這些起泡現(xiàn)象不僅會(huì)影響密封膠的美觀度，更重要的是會(huì)降低其密封性能，甚至可能導(dǎo)致滲漏問(wèn)題。
NO.1 雙組分結(jié)構(gòu)膠、中空膠注意事項(xiàng)：
A、基材清洗：夏季溫度高，清洗劑易揮發(fā)，應(yīng)著重檢查清洗效果。
B、底涂液使用：夏季氣溫高，底涂液易揮發(fā)，應(yīng)注意施工現(xiàn)場(chǎng)的防火。同時(shí)在使用底涂液時(shí)，應(yīng)采取小瓶周轉(zhuǎn)，減少底涂液與空氣的接觸次數(shù)、時(shí)間、面積，防止底涂液的失效與污染，涂刷完底涂液后應(yīng)盡快注膠。
C、適用期的檢測(cè)：夏季氣溫高，雙組分AB混合后，適用期會(huì)縮短，固化速度加快，在使用前應(yīng)測(cè)試混合后的拉斷時(shí)間，以此判斷是否滿足施工要求。當(dāng)適用期過(guò)短時(shí)，應(yīng)依據(jù)產(chǎn)品推薦的比例，減少B組分的配比量(或增加A組分的配比量)，以此延長(zhǎng)適用期，滿足施工要求。我司從4月1日起生產(chǎn)的雙組分B將切換成夏季配方，以此滿足及應(yīng)對(duì)夏季高溫環(huán)境。
NO.2 耐候密封膠、門窗密封膠注意事項(xiàng)：
A、下雨天氣應(yīng)當(dāng)停止密封膠的戶外施工，雨后施工前要注意檢查接縫內(nèi)部是否潮濕、殘留水，殘留的水汽會(huì)影響到密封膠與基材的粘結(jié)性，甚至出現(xiàn)起泡脫落現(xiàn)象。

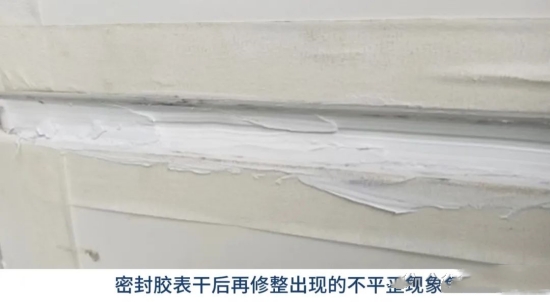

B、夏季高溫環(huán)境下，單組分密封膠在室外使用時(shí)表干時(shí)間會(huì)明顯縮短，在現(xiàn)場(chǎng)使用前應(yīng)進(jìn)行表干時(shí)間的測(cè)試，確保在密封膠表干之前進(jìn)行修飾，以此確保修整后膠縫外觀光滑、美觀。(我司單組分硅酮耐候密封膠，已于4月15日起調(diào)整為夏季配方，延長(zhǎng)表干時(shí)間，配合夏季的施工修整)
C、夏季施工時(shí)，當(dāng)基材的溫度超過(guò)50℃時(shí)，不建議施膠?；臏囟瘸^(guò)50℃時(shí)施膠，密封膠容易在基材的表面聚集形成小氣泡，影響密封膠與基材的粘結(jié)性。特別是醇型膠在固化過(guò)程中所釋放出來(lái)甲醇小分子在50℃左右開始揮發(fā)變成氣體，在遇到太陽(yáng)直射高溫反應(yīng)更加強(qiáng)烈。而混凝土、金屬、鋁門框等基材很難透氣，加上夏季高溫，濕度較高，固化會(huì)更加快，膠釋放出大量氣體只能從未完全固化的膠層中跑出來(lái)，因此固化的膠條上就會(huì)出現(xiàn)大小不一的氣泡。
NO.3 夏季密封膠的儲(chǔ)存：
A、夏季高溫、請(qǐng)保持倉(cāng)庫(kù)室內(nèi)溫度不高于35℃，儲(chǔ)存溫度過(guò)高，密封膠保存期會(huì)縮短。
B、物流運(yùn)輸及儲(chǔ)存過(guò)程中避免長(zhǎng)時(shí)間陽(yáng)光直射。否則會(huì)導(dǎo)致外包裝紙箱變色，密封膠儲(chǔ)存期也會(huì)因長(zhǎng)時(shí)間陽(yáng)光直射高溫導(dǎo)致保存期縮短。
C、梅雨季節(jié)，注意防潮，請(qǐng)保持倉(cāng)庫(kù)內(nèi)通風(fēng)狀況良好。在地面鋪上防潮板或借助其他輔助工具把膠架空，以保持底部膠層空氣流通，避免地面潮濕、浸水影響密封膠的儲(chǔ)存期。
D、干燥、真空密封保存，隔絕空氣與水。夏季開封后的密封膠盡量一次性使用完，若使用一半的密封膠，膠嘴不要拆下來(lái)，原狀況儲(chǔ)存，膠嘴部位會(huì)固化密封，下次使用時(shí)擠出硬化部分或者更換一個(gè)新的膠嘴打膠即可。
為了應(yīng)對(duì)夏季高溫多雨對(duì)硅酮密封膠施工的挑戰(zhàn)，確保施工效果，我們應(yīng)采取以下措施：
1. 選擇適宜的施工時(shí)間，避開高溫和多雨時(shí)段。
2. 加強(qiáng)基材處理，確保其表面干燥、清潔，無(wú)油污和灰塵。
3. 注意密封膠的儲(chǔ)存和使用條件，防止其變質(zhì)或失效。
通過(guò)這些措施，可以充分發(fā)揮硅酮密封膠的性能，保障建筑的安全和穩(wěn)固。
