安裝抽水蓄能澆注母線槽品牌四防功能的正確操作!

來源于本站原創 2024年01月11日 閱讀(

澆注母線結構設計采用合理的“三明治”相線緊密疊壓結構設計,母線槽外形更加緊湊、體積更小,并增強了母線系統的動熱穩定性。將母排直接澆注密封,防護等級達到IP68,具有防水、防火、防腐、防爆等四防功能的新型無金屬外殼母線槽。澆注母線槽:容量大、最高可達5000A、產品體積小,安裝節省空間。全封閉樹脂澆注母線槽體積約為傳統式裝甲型總線體積的60%,約為傳統電力電纜配線體積的30%。樹脂澆注著名母線槽品牌結構為環氧樹脂復合材料,結構強度佳,不易受外力或老鼠等動物破壞,免維護。

抽水蓄能機組勵磁變壓器低壓側至勵磁屏柜之間澆注母線一般為自冷式中壓三相一體全澆筑母線,每臺機約為50米。澆注母線導體采用銅母線,相間絕緣隔板為全模澆注隔離,導體絕緣層絕緣等級為B級,防護等IP67。母線產品應符合GB 7251.2。母線材料應符合GB/T 5231、GB/T3190、JB 1580中的相關規定。

一、結構及支架安裝

全澆注母線、母線引出線和在現場澆注接頭的絕緣外殼表面應光滑平整,無裂縫。全澆注母線的支、吊架跨距應避開共振區,保證設備安全可靠運行。外殼支持構件應具有適量可調整功能,母線及支撐部件的設計和制造應允許在鋼和磚石結構的建筑偏差范圍內進行調整,但自勵磁變至勵磁盤柜之間的澆筑母線中間補償接頭不得超過2個,且補償接頭應遠離母線洞內檢修平臺、爬梯等人員通道。全澆注母線在軸向和輻向,應能滿足支架或基礎在40mm以內的不同沉降和位移。撓性連接體的對地距離以及在可拆撓性連接體拆下后,導體兩端之間的距離均不應小于220mm。全澆注母線導體直線段誤差不超過本身長度的0.1%。全線的支撐構件應進行等電位連接后在勵磁變低壓側單點接地。

二、防磁

全澆注母線段間導體連接的緊固件,宜采用非鐵磁性材料,以免產生感應電流導致過熱,接頭螺栓螺母連接件應能防止松動,螺接面電流密度不大于0.1A/mm2。正常運行時母線的感應電壓不高于12V。

全澆注母線的外殼與設備的外殼應相互絕緣。其連接金屬部件、金屬箱體等均應采用非磁性材料,或采用其他措施以免產生感應電流過熱。

三、澆筑母線安裝與連接

全澆注母線引出線接頭與連接設備的出線端連接裝置應便于拆卸,以便對設備進行檢修和試驗。澆注母線與設備出線接頭相間距離應與設備出線端子或出線母排相間距離一致。

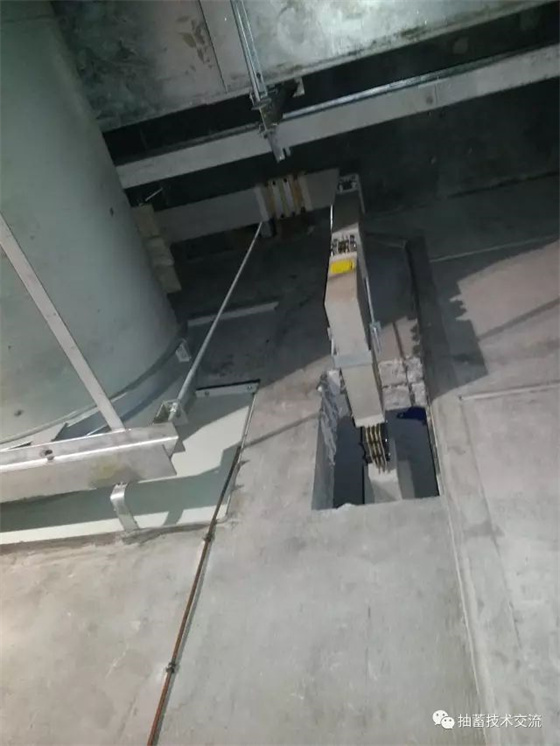

抽水蓄能電站澆筑式母線橋可以直接安裝,但是接頭部分需要現場制作,第一步準備澆注料、真空攪拌機、模具。

第二步澆注料按配比倒入攪拌機

第三步澆注料倒入模具

第四步澆注料固化成型、拆除模具

澆筑母線安裝特點如下 :

1. 容量大、最高可達5000A、產品體積小,安裝節省空間。全封閉樹脂澆注母線槽體積約為傳統式裝甲型總線體積的 60%,約為傳統電力電纜配線體積的 30%。

2. 各單元均為標準設計,采用積木式組裝,安裝,擴充最容易、快速??芍圃旄鞣N長度、形狀不等的制品。

3. 可搭載插入單元(Plug-in unit)設計,負載變動或增加負載均可免停電施工,不影響生產。

4. 安全裕度大,可耐125%負載連續2小時。

5. 線路壓降低,耐短路電流值高。

6. 耐燃,防火特性可符合 IEC60331, IEC60332標準之規定。

7. 耐水性佳, 防水特性可符合 IEC60529標準 IP68之規定, 加額定電壓,于水面1M以下連續浸水,而不發生短路。

8. 耐腐蝕特性強,由于采用環氧樹脂復合材料結構,沒有金屬氧化繡蝕的問題。

9. 樹脂澆注母線槽結構為環氧樹脂復合材料,結構強度佳,不易受外力或老鼠等動物破壞,免維護。

10. 系統變更只要拆解重組或增加部份原件即可,重復使用性高。
