母線槽是由金屬外殼(鋼板或鋁板)、導電排、絕緣材料及有關附件組成的。
一常見母線槽的分類

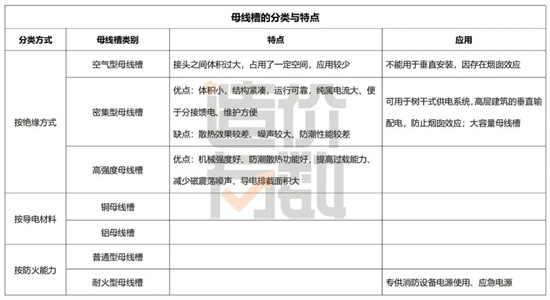

1. 母線槽的分類與特點
2.母線槽選用
母線槽接口相比較易受潮，選用母線槽時應注意其防護等級。對于不同的安裝場所，應選用不同外殼防護等級母線槽。
一般室內正常環境可選用防護等級IP40的母線槽;
消防噴淋區域應選用防護等級為IP54或IP66的母線槽;
母線槽不能直接和顯著搖動和沖擊振動的設備連接，應采用軟接頭加以連接。
二母線槽和母線的區別
1. 性質不同
母線：是多個設備以并列分支的形式接在其上的一條共用的通路。
母線槽：是由銅、鋁母線柱構成的一種封閉的金屬裝置。
2. 用處不同
母線：可以供這些計算機之間任意傳輸數據，但在同一時刻內，只能有一個設備發送數據。
母線槽：用來為分散系統各個元件分配較大功率。在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜。
3. 特點不同
母線：插接式母線槽為交流三相四線或五線制，適用于頻率50-60Hz，額定電流100A-6300A、額定電壓至690V以下的供配電使用，特別適用于工業廠房、礦山等的低壓配電系統和高壓商住大樓、酒店、醫院等的供電系統。
母線槽：母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于交流50Hz,額定電壓380v，額定電纜250A-6300A的三相四線、三相五線制供配電系統工程中。
三空氣型母線槽和密集型母線槽的區別
1. 絕緣介質不同：空氣型母線槽的銅排之間，有一定的空隙，也就是說，銅排之間的絕緣主要是靠空氣。而密集型母線槽(又名封閉式母線槽)的銅排之間絕緣介質是有機絕緣材料。
2. 銅排排列不同：空氣型母線槽的銅排之間要分開，而密集型母線槽的銅排緊密挨在一起，而且不會短路，因為銅排都是絕緣處理的。
3. 外形不同：空氣型母線槽是屬于上下一般粗的，而密集型母線槽在接頭部位，就會變大。
4. 用途不同：空氣型母線槽的防潮效果更好，用在潮濕環境如豎井內;密集型母線槽電流比較大，用在干線如聯絡母線。
5. 散熱不同：空氣型母線槽的散熱主要是靠槽體內的空氣與外面的空氣對流來把熱量傳導出來，散熱的效率比較低，而密集型母線槽，它的散熱器(外殼)是直接連在母線排上的，所以說散熱效果優于空氣型。
6. 價格不一樣：密集型價格比空氣型價格稍高一點。
7. 防護等級不同：密集型母線槽的防護等級高，一般可達到IP68。
8. 安裝環境不同：空氣型母線槽由于整體體積較大，需要的安裝空間就會大很多，相反密集型母線槽則很苗條。
9. 安裝效率不一樣：相同容量的母線槽，密集型母線槽體積小巧安裝方便快速;
10. 安全不同：空氣型母線槽如果不慎會有異物落入槽內，影響正常工作，而密集型則沒有此擔心，因為它是全封閉的。
11. 煙囪效應：空氣型母線槽如遇火情，會產生煙囪效應;而密集型不會。
12. 陣容系數：空氣型母線槽在垂直或者傾斜安裝時需考慮陣容系數，不正確的位置會影響空氣流通散熱，而密集型母線槽不受此影響。
13. 損耗不同：空氣型母線槽因為受溫度變化影響(溫度高電阻就大)會有熱損耗，封閉式母線槽由于溫度低，所以損耗就小。
四影響母線槽的價格因素和計算方法
影響母線槽價格的幾個因素：
1、銅排的計算，首先要弄清楚是幾線制的。然后根據規格大小，來確定選用銅排的規格，然后把銅排的體積算出來(體積的計算是單根銅排的長度*銅排的截面*銅排根數)，體積算出來后乘以銅排的單價，就是銅排的價格了。
2、輔材：外殼、絕緣薄膜、相間隔塊等等。母線槽外殼材質有普通碳鋼、鋁鎂合金、高強拉擠式的等等，普通碳鋼型外殼可以按外殼體積*板材的價格，碳鋼型外殼的板材厚度根據母線槽的大小，一般在1.5mm~2.5mm左右。所有外殼還需考慮表面處理的價格因素。
3、加工費：因地域不同而價格不同。
4、工藝水平
5、品牌附加值：大品牌必然伴隨高附加值，產品工藝也能與其相對應。
常規低壓封閉母線槽價格計算公式：
電流等級*1.4~1.9=一米母線槽的單價。
銅排價格計算公式：
寬度*厚度*0.0089*銅價=銅排的單價。
如：1250A的低壓封閉式母線槽，一米的價格就是：1250*1.5=1875元。
