隨著我國經(jīng)濟(jì)的迅速發(fā)展，以及瓷磚生產(chǎn)技術(shù)的不斷革新與進(jìn)步，瓷磚的質(zhì)量在近些年中也取得了巨大的提高，現(xiàn)如今的建材市場，瓷磚絕對可以用種類繁多來形容，微晶石、仿古磚、薄板、拋光磚等各種新概念新產(chǎn)品也是層出不窮，更高的硬度和更低的吸水率似乎成了這些瓷磚新品的共性，但傳統(tǒng)的水泥砂漿粘結(jié)性能已經(jīng)無法保證對這些低吸水率瓷磚的粘結(jié)質(zhì)量，導(dǎo)致了瓷磚發(fā)生空鼓、脫落等問題越來越多。
對此，瓷磚膠開始逐漸走進(jìn)人們的視野，憑借著出色的粘結(jié)性能，使瓷磚空鼓脫落等問題得到了控制，但瓷磚膠在使用時也要注意使用方法，錯誤的使用瓷磚膠也會造成其粘結(jié)力失效導(dǎo)致空鼓脫落，下面本文將圍繞瓷磚施工常見的質(zhì)量問題及瓷磚膠正確的使用方法進(jìn)行分析闡述。
一、瓷磚空鼓脫落的原因分析
1.水泥砂漿的粘結(jié)強(qiáng)度較低，漿料不具備柔性

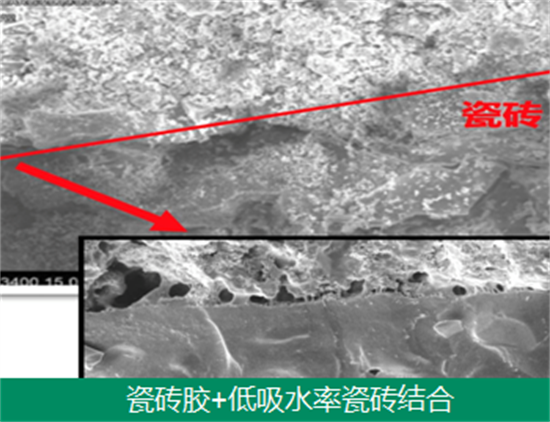

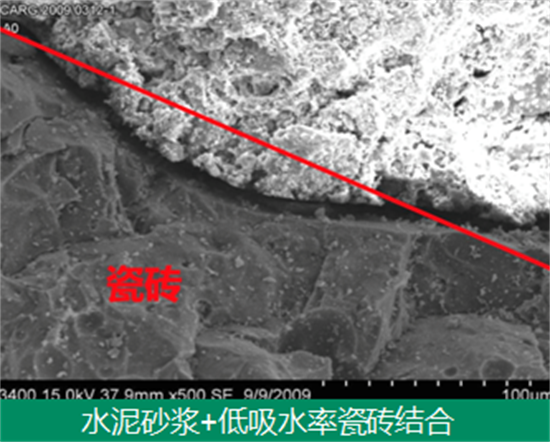

1)陶瓷磚按材質(zhì)特性分為：瓷質(zhì)磚(吸水率≤0.5%);炻瓷磚(吸水率0.5%～3%含);細(xì)炻磚(吸水率在3%～6%含);炻質(zhì)磚(吸水率在6%～10%含);陶質(zhì)磚(吸水率>10%)，瓷磚吸水率越低，?；潭仍胶?。但?；u質(zhì)地致密(吸水率≤0.5%)、表面少有孔隙、背面光滑、吸水率極低，水泥砂漿則無法滲透到瓷磚背部的孔隙，幾乎沒有微孔或凹坑可以“鎖”住水泥砂漿導(dǎo)致空鼓、脫落。
2)水泥砂漿不具有柔性，受濕脹干縮，熱脹冷縮，硬化收縮，施工震動等應(yīng)力的不斷沖擊使基層、粘結(jié)層及?；u之間存在很大的相互作用力，導(dǎo)致空鼓、脫落。
3)水泥砂漿的保水性很差，經(jīng)常進(jìn)行二次加水或多次加水，使砂漿粘結(jié)性降低，導(dǎo)致瓷磚空鼓脫落。
4)瓷磚背面抹砂漿較厚，濕潤砂漿成錐形，如果基層平整度偏差較大結(jié)果幾乎是點(diǎn)粘，牢固度很差，導(dǎo)致瓷磚空鼓脫落。
5)現(xiàn)在的瓷磚尺寸越來越大，瓷磚的重量也越來越大，瓷磚的熱脹冷縮較嚴(yán)重，采用傳統(tǒng)砂漿粘貼柔性很差，瓷磚滑移嚴(yán)重，使得瓷磚粘貼不實(shí)，幾乎沒有抗變形能力，應(yīng)力無法吸收，導(dǎo)致瓷磚空鼓、脫落。
6)面積較大的瓷磚，很難將水泥砂漿粘結(jié)層的空氣全部排除，這樣就容易形成空鼓，粘結(jié)不牢。
2.瓷磚膠的使用方式有誤，導(dǎo)致粘結(jié)失效
1)瓷磚膠摻水泥、沙子一起使用
瓷磚膠是預(yù)先在工廠按一定比例將各種所需材料混合均勻，現(xiàn)場直接按照廠家推薦的加水量，先加水再加粉料混合均勻即可使用的產(chǎn)品。它是已經(jīng)配比好了的，當(dāng)中含有的特殊添加劑產(chǎn)生的分子間作用力將瓷磚牢牢粘住，不需要再添加水泥之類的東西。隨意添加會破壞產(chǎn)品的配比，降低粘結(jié)力，質(zhì)量無法得到保證，貼磚易發(fā)生空鼓、脫落等問題。
2)瓷磚膠倒在地上用鐵鍬攪拌
用鐵鍬是很難攪拌均勻的，而且手工攪拌的話，加水的比例很難精準(zhǔn)，會使材料配比發(fā)生改變，導(dǎo)致粘結(jié)力降低。瓷磚膠要使用電動攪拌器，攪拌2~3分鐘，靜置10分鐘，再次攪拌1~2分鐘。
3)調(diào)配時間過長，進(jìn)行二次加水使用
瓷磚膠應(yīng)隨攪隨用，使用時間控制在2小時內(nèi)，干固后應(yīng)丟棄。要避免一次性攪拌過多瓷磚膠，導(dǎo)致后期瓷磚膠出現(xiàn)變干。另外，在變干的瓷磚膠再繼續(xù)加入瓷磚膠粉和清水繼續(xù)混合使用，同樣是不可取的，二次加水導(dǎo)致粘結(jié)力下降，失效等問題。
4)基層處理不到位，直接使用瓷磚膠
不符合要求的基層應(yīng)先處理好再貼磚。比如基層未找平就鋪貼瓷磚，會因?yàn)閴γ娌黄秸鴮?dǎo)致瓷磚與墻面接觸不到位，造成空鼓問題。此外，墻面不結(jié)實(shí)，基層有油污、脫模劑等缺陷，也會直接影響瓷磚膠的粘結(jié)力，導(dǎo)致空鼓掉磚，因此粘貼前基層必須要清灰，去油污，以避免其影響粘結(jié)度。
5)將瓷磚膠放在桶里泡著使用
有些施工師傅習(xí)慣使用泡水泥的方法來泡瓷磚膠，其實(shí)這是不正確的。長期把混合好的瓷磚膠放置在地面或桶里進(jìn)行浸泡，這樣容易導(dǎo)致瓷磚膠沒有粘結(jié)強(qiáng)度，而造成后期空鼓脫落。
6)粘貼瓷磚時使用厚貼工藝
瓷磚膠宜用薄貼法工藝施工。若使用厚貼工藝，粘結(jié)層過厚，材料本身膨脹收縮率會隨之增大，這會導(dǎo)致粘結(jié)層與瓷磚、墻體三者間的收縮不均勻，導(dǎo)致瓷磚脫落。
7)涂刮不均勻
如果涂抹不均勻，會導(dǎo)致瓷磚邊角部位空鼓。粘貼時沒有用力揉壓瓷磚，膠漿會粘結(jié)不牢。因此，施工時，一定要涂刮均勻，粘貼時應(yīng)揉壓到位，并且隨機(jī)檢查背面滿漿率。
8)涂膠面積過大，膠漿表面干燥
膠批刮面積太大，施工效率跟不上的話，會導(dǎo)致表層干固，影響粘結(jié)力導(dǎo)致掉磚。每次施工面積盡量控制在1平方內(nèi)，室外干燥氣候應(yīng)預(yù)先潤濕墻面。
9)瓷磚背部脫模劑未處理
瓷磚背面的白粉末一定要注意擦掉并清除干凈，這層粉末是瓷磚在燒制前防粘連用的“脫模劑”由于這層粉末性能穩(wěn)定不加清理就粘貼在粘接劑與瓷磚間極易產(chǎn)生夾層導(dǎo)致瓷磚脫落。
10)瓷磚與瓷磚膠的匹配
瓷磚膠按照粘結(jié)性能分成兩種，普通型和加強(qiáng)型。另外根據(jù)特殊性能還分為高柔性、抗滑移等類型，對于自重大，單塊面積大的墻磚，在鋪貼時應(yīng)當(dāng)選用加強(qiáng)型。也就是說不同的瓷磚在鋪貼時應(yīng)當(dāng)選用不同的鋪貼材料，不能混用，這樣才能發(fā)揮出瓷磚膠的效果。
11)購買劣質(zhì)瓷磚膠
瓷磚膠相對水泥價格更高，選購時不要因?yàn)樨澅阋硕x購偽劣產(chǎn)品，不然你買到的可能不是配比科學(xué)的瓷磚膠，而是水泥砂
漿。

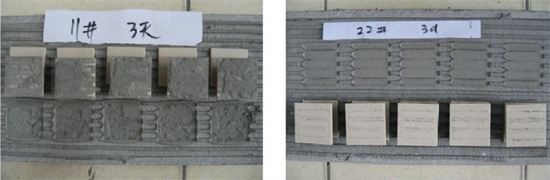

君旺瓷磚膠(左)與某劣質(zhì)瓷磚膠(右)對比圖
3.施工問題
1)為了追求裝修的效果，瓷磚鋪貼時采取無縫粘貼，熱脹冷縮后瓷磚之間互相擠壓，導(dǎo)致瓷磚空鼓、脫落。
2)外墻粘貼瓷磚時，通常規(guī)定風(fēng)力在5級及以上時應(yīng)禁止施工作業(yè)，雨天禁止鋪貼瓷磚，高溫35℃以上且陽光直射的墻面不要施工，氣溫低于5℃甚至低于0℃仍然鑲貼瓷磚，導(dǎo)致瓷磚空鼓、脫落。
二、瓷磚膠的結(jié)構(gòu)組成
1.瓷磚膠的組成
瓷磚膠是以優(yōu)質(zhì)水泥，優(yōu)質(zhì)石英砂為骨料，并選用多種有機(jī)高分子添加劑和助劑配制而成的粉狀、新型環(huán)保型瓷磚膠粘材料，對光滑表面具有很強(qiáng)的粘結(jié)力。
2.瓷磚膠中所使用的添加劑及作用
1)可再分散乳膠粉：增加柔韌性能和粘結(jié)力。
2)纖維素醚：提供保水和增稠作用。
3)木質(zhì)纖維：能夠提高砂漿的抗開裂性和延長開放時間。
4)改性淀粉醚：提高砂漿抗滑移性能。
5)早強(qiáng)劑：使得瓷磚膠更快提升強(qiáng)度。
6)憎水劑：以降低吸水率提供防水作用等。
三、瓷磚膠薄貼法施工工藝流程
1.施工機(jī)具
電動攪拌器、結(jié)實(shí)的塑料桶、齒形刮刀、瓷磚切刀、水平尺、十字膠粒等。
2.施工工藝
1)基層處理
基層需平整、堅(jiān)實(shí)、干燥、無浮灰與污物，瓷磚背面應(yīng)將脫模劑去除干凈且干燥且無浮灰。
2)攪拌混合
瓷磚粉膠與水按照4:1的比例在桶內(nèi)攪拌均勻，待膠靜置5分鐘后在攪拌2-3分鐘使用可增加強(qiáng)度，攪拌好的漿料需兩小時內(nèi)用完，禁止二次加水使用。
3)粘貼瓷磚
用齒形刮刀分別在基面和瓷磚背面分別批刮出條紋狀，每次涂刮約1平方，膠批刮面積太大，會導(dǎo)致表層干固，影響粘結(jié)力，一般刮刀與墻面的傾角為45°，保持瓷磚膠條紋十字交叉粘貼并輕微按壓并找平。
4)成品保護(hù)
養(yǎng)護(hù)24小時后進(jìn)行后續(xù)填縫施工。
四、正確使用瓷磚膠
可以為用戶解決哪些問題
1)優(yōu)秀的抗滑移性能，粘結(jié)大磚不下墜。
2)優(yōu)秀的流動性，施工流動性好。
3)優(yōu)秀的抗壓性能。
4)粘結(jié)性極強(qiáng)，物理粘結(jié)+化學(xué)粘結(jié)組合，粘貼?；u更加牢固。
5)粘結(jié)基面密實(shí)性高，防止空鼓脫落風(fēng)險，與建筑同壽命。
6)斥水性能優(yōu)異。
7)鋪貼效果薄，節(jié)省材料的同時也節(jié)省空間
8)鋪貼速度更快，日鋪貼面積是傳統(tǒng)水泥砂漿的三倍。
9)強(qiáng)凈味，無添加技術(shù)綠色環(huán)保。
五、如何選擇瓷磚膠
1.一款瓷磚膠并不是通用于任何種類的瓷磚，在選擇瓷磚膠時應(yīng)根據(jù)瓷磚的品種、吸水率、規(guī)格等參數(shù)對應(yīng)瓷磚膠的物理性能來選擇與之匹配的瓷磚膠。

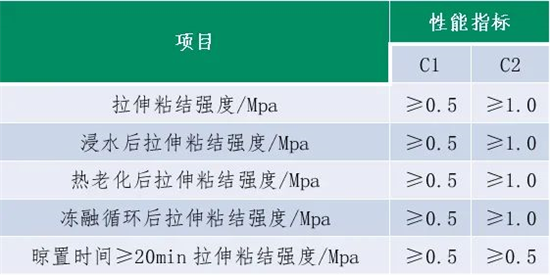

1)根據(jù)執(zhí)行標(biāo)準(zhǔn)JC/T547-2017《陶瓷磚膠黏劑》，瓷磚膠的粘結(jié)性能分為：C1普通型和C2增強(qiáng)型
C1級瓷磚膠換算下來每平方厘米大概可承受50牛頓(≈5公斤)物體的重量，已經(jīng)具備很好的安全系數(shù)。
C2級瓷磚膠粘結(jié)力是C1級的兩倍，也就是≥1.0Mpa以上。因此，在進(jìn)行尺寸較大、吸水率低的?；u鋪貼時，更推薦使用C2級的瓷磚膠。

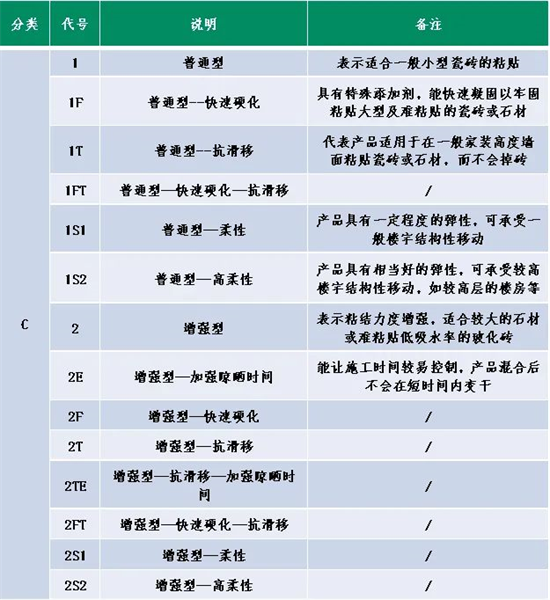

2)瓷磚膠根據(jù)特殊性能分類：F快速硬化、T抗滑移、E加強(qiáng)晾曬時間、特殊變形性能膠黏劑S(S1柔性，S2高柔性)
3)為了便于用戶在選擇瓷磚膠時更加快捷準(zhǔn)確，君旺集團(tuán)旗下久砂新材“粘瓷王”瓷磚膠根據(jù)市面上的瓷磚的類型、規(guī)格、及使用場所推出以下9種相匹配的瓷磚膠產(chǎn)品，做到“對癥下膠”!
2.瓷磚膠含有多種有機(jī)高分子添加劑相對水泥價格更高，選購時不要因?yàn)樨澅阋硕x購偽劣產(chǎn)品，不然你買到的可能不是配比科學(xué)的瓷磚膠，而是水泥砂漿，購買時應(yīng)選擇正規(guī)品牌，確認(rèn)產(chǎn)品的執(zhí)行標(biāo)準(zhǔn)JC/T547-2017《陶瓷磚膠黏劑》，合格證、質(zhì)檢報告、出廠日期、保質(zhì)期等參數(shù)。
隨著瓷磚鋪貼行業(yè)的發(fā)展，傳統(tǒng)的水泥砂漿鋪貼方式淘汰已成趨勢，代替水泥砂漿的將是粘結(jié)強(qiáng)度更高、施工更加便捷、更加安全環(huán)保的瓷磚膠薄貼方式，但在人們在使用瓷磚膠的同時一定要了解瓷磚膠正確的施工方法，以及如何選擇與瓷磚匹配的瓷磚膠，這樣才能發(fā)揮其最大的功效，給以人們更加安全舒適的生活環(huán)境。
