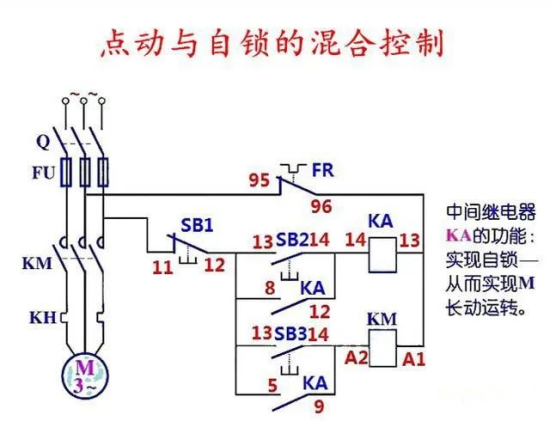

1、電動與自鎖混合電路
這種控制增加了一個中間繼電器，當我們按下SB2時，中間繼電器KA形成自鎖，同時自身的常開點閉合KM線圈得電，按下SB1時KM和KA的線圈同時失電。按下SB3時接觸器KM線圈得電松開SB3時KM線圈失電，點動控制。這種接線控制效果比較好，直接給大家上實物接線圖吧。

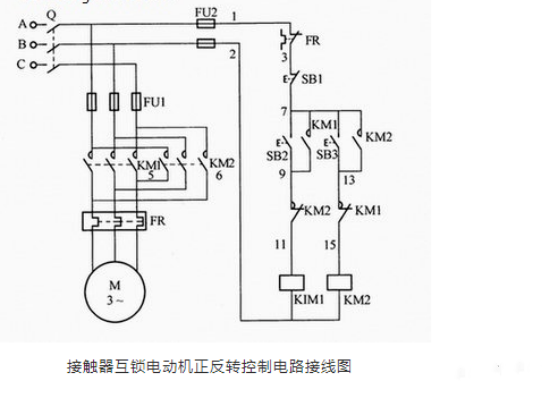

2、接觸器互鎖電動機正反轉控制電路
正向轉動控制：合上電源開關Q，按下正向起動按鈕SB2,接觸器KM1的線圈通電并吸合，其主觸點閉合，常開輔助觸點閉合自鎖，電動機M正向旋轉。同時KM1的常閉輔助觸點斷開，避免接觸器KM2通電。這時電動機所接電源的相序?yàn)?/span>A-B-C。
反向轉動控制：如果需要電動機由正向旋轉變?yōu)榉聪蛐D(zhuǎn)，先按下停止按鈕SB1，使正轉電路斷開，然后再按下反向起動按鈕SB3,接觸器KM2線圈通電并吸合，其主觸點和常開輔助觸點閉合，使電動機反轉。同時KM2的常閉輔助觸點斷開，避免接觸器KM1通電。這時電動機所接電源相序?yàn)?/span>C-B-A。
如要電動機停止，只需按下停止按鈕SB1即可。
這種控制電路在改變電動機轉向時，需要先按停止按鈕，再按反轉起動按鈕，才能使電動機反轉。本電路適用于需可逆運行的各種生產機械。

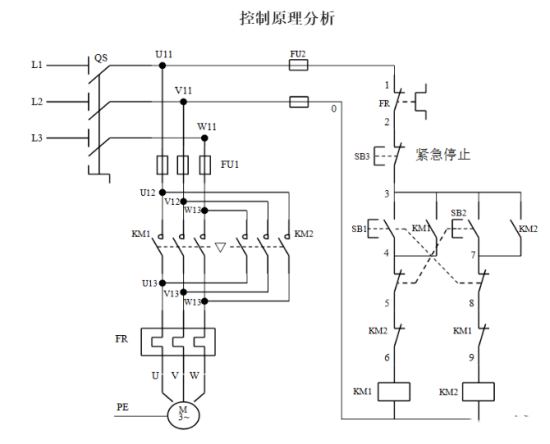

3、電機雙重聯鎖正反轉控制
正反轉控制運用生產機械要求運動部件能向正反兩個方向運動的場合。如機床工作臺電機的前進及后退控制;萬能銑床主軸的正反轉控制;圈板機的輥?zhàn)拥恼崔D(zhuǎn);電梯、起重機的上升及下降控制等場所。

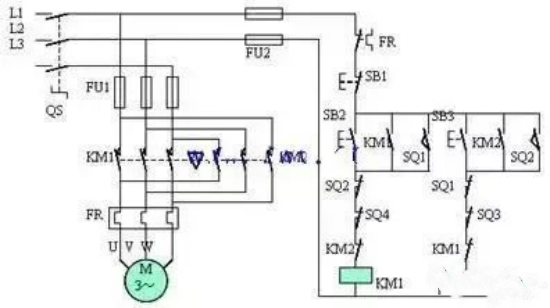

4、自動往返控制電路
合上電源開關QS，按下起動按鈕SB2，KM1線圈得電，KM1聯鎖觸點和自鎖觸點分別斷開和閉合，起到聯鎖和自鎖保護作用，KM1主觸點閉合，電動機正轉，拖動工作臺右移。
5、星三角降壓啟動電路
所謂星三角降壓啟動是指啟動時先把三相繞組做星型連接，等電動機達到一定轉速再切換為角形連接進行全壓運轉。因此星三角降壓啟動只能用于正常運行時做三角形接法的電動機上。

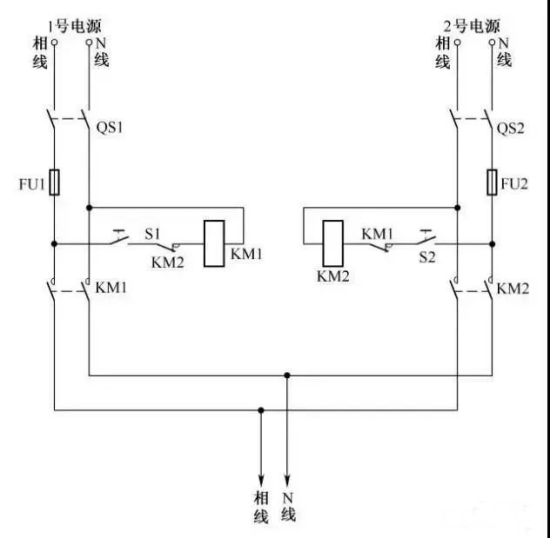

6、單相雙電源自動切換電路
雙電源切換應用非常廣，兩個接觸器可實現自動切換，主電源的接觸器線圈走繼電器的常開觸點，備用電源的接觸器線圈走繼電器的常閉觸點。
主線路有電的時候，繼電器吸合，常開觸點閉合，主線路導通。常閉觸點斷開，備用電源不工作。當主線路斷電的時候，繼電器也斷電。常開觸點恢復初始斷開狀態，主線路斷開。備用電路的接觸器通過繼電器的常閉觸點開始工作。

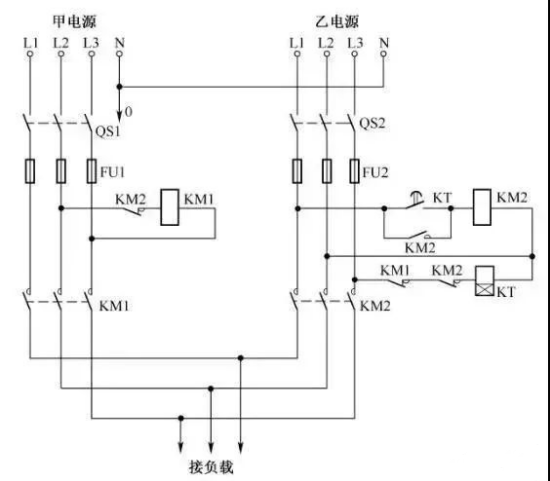

7、三相雙電源自動切換電路
這個電路采用了繼電器ka的常開常閉和接觸器km1km2常開常閉雙互鎖結構，安全可靠。

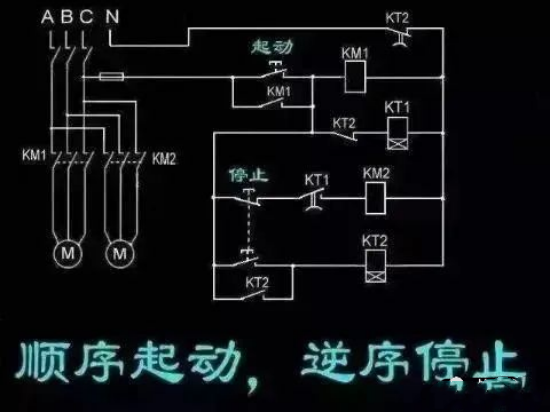

8、兩臺電動機順序啟動，逆序停止電路
啟動按鈕按下后km1吸合并保持，KTI1延時后KM2工作;停止按鈕按下后，km2先斷電停運，經KT22延時后km1斷電停運。

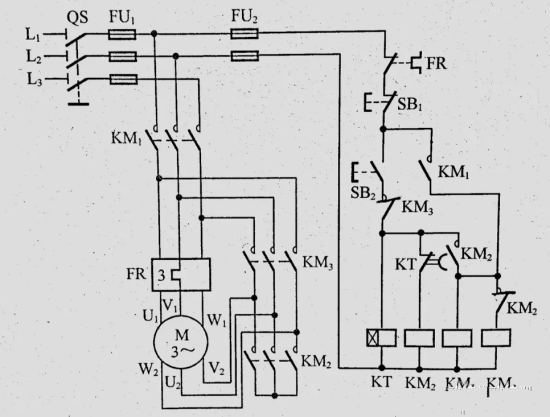

9、時間繼電器控制星三角減壓啟動電路圖
操作者必須在電動機起動結束后，按下全壓運行按鈕，才可進行工作。若忘記按下全壓運行按鈕而進行工作，將會燒毀電動機。解決的辦法利用時間繼電器進行自動控制。

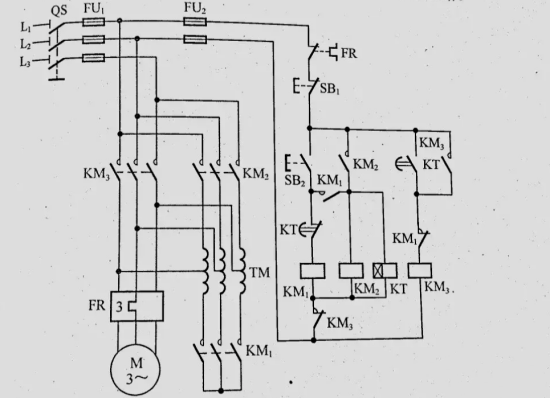

10、時間繼電器控制自耦變壓器減壓啟動電路
自耦變壓器降壓啟動是利用自耦變壓器來降低加在電動機定子繞組上的電壓,達到限制起動電流的目的。電動機起動時，定子繞組加上自耦變壓器的二次電壓。起動結束后，甩開自耦變壓器，定子繞組上加額定電壓，電動機全壓運行。
