-------外墻裂縫滲漏防水的施工方法
外墻滲漏是當(dāng)前建筑滲漏的主要類型之一，外墻長(zhǎng)期滲漏將會(huì)降低工程結(jié)構(gòu)的耐久性和安全性，這是由于砼中存在孔隙裂縫，砌體材料和砂漿中也存在孔隙和裂縫，外墻滲漏后，水進(jìn)入其中，如遇氣溫降至零度以下，則水結(jié)成冰導(dǎo)致體積膨脹，將直接擠壓材料，使材料內(nèi)部產(chǎn)生應(yīng)力，從而引發(fā)裂縫。另外，砼保護(hù)層被破壞，還會(huì)導(dǎo)致鋼筋銹蝕，導(dǎo)致鋼筋的截面會(huì)不斷減小，鋼筋銹蝕產(chǎn)生的積膨脹也會(huì)擠壓砼，從而引發(fā)裂縫進(jìn)一步擴(kuò)展，從而導(dǎo)致結(jié)構(gòu)耐久性和安全性降低。

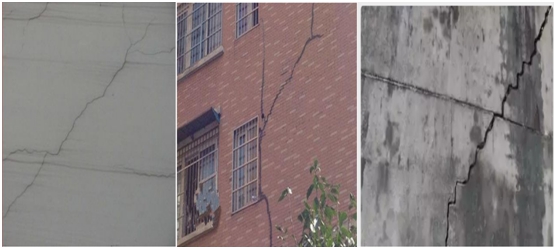

混凝土結(jié)構(gòu)的裂縫按其形成可分為以下三類：
a.靜止裂縫：形態(tài)、尺寸和數(shù)量均已穩(wěn)定不再發(fā)展的裂縫。修補(bǔ)時(shí)，僅需依裂縫粗細(xì)選擇修補(bǔ)材料和方法。
b.活動(dòng)裂縫：寬度在現(xiàn)有環(huán)境和工作條件下始終不能保持穩(wěn)定、易隨著結(jié)構(gòu)構(gòu)件的受力、變形或環(huán)境溫、濕度的變化而時(shí)張、時(shí)閉的裂縫。
c.尚在發(fā)展的裂縫：長(zhǎng)度、寬度或數(shù)量尚在發(fā)展，但經(jīng)歷一段時(shí)間后將會(huì)終止的裂縫。對(duì)此類裂縫應(yīng)待其停止發(fā)展后，再進(jìn)行修補(bǔ)或加固。
混凝土結(jié)構(gòu)裂縫會(huì)造成構(gòu)件整體剛度和強(qiáng)度下降、加速鋼筋銹蝕、縮短建筑使用壽命等不利影響。因此，應(yīng)及時(shí)修補(bǔ)混凝土結(jié)構(gòu)裂縫，恢復(fù)混凝土結(jié)構(gòu)的整體剛度和強(qiáng)度，對(duì)承載力不足引起的裂縫，除對(duì)裂縫修補(bǔ)外，應(yīng)采用適當(dāng)?shù)募庸谭椒ㄟM(jìn)行加固，不然將威脅整個(gè)建筑安全。裂縫修補(bǔ)具有如下作用：
1.抵御誘發(fā)鋼筋銹蝕的介質(zhì)侵入，延長(zhǎng)結(jié)構(gòu)實(shí)際使用壽命;
2.通過(guò)對(duì)混凝土補(bǔ)強(qiáng)，保持結(jié)構(gòu)、構(gòu)件的完整性;
3.恢復(fù)結(jié)構(gòu)使用功能，提高其防水、抗?jié)B能力;
4.消除裂縫對(duì)人們形成的心理壓力;
5.改善結(jié)構(gòu)外觀。
青龍集團(tuán)公司專注于建筑防水21年，積累了大量家居防水工程案例和經(jīng)驗(yàn)，作為國(guó)內(nèi)一線品牌，始終以善待建筑，解決老百姓房屋漏水問(wèn)題為使命，已連續(xù)多年被消費(fèi)者評(píng)為值得信賴的十大防水品牌,其中在外墻裂縫修補(bǔ)方面總結(jié)了多種修補(bǔ)方法。
一、表面封閉法
利用混凝土表層微細(xì)獨(dú)立裂縫(裂縫寬度W≤0.2 mm)或網(wǎng)狀裂紋的毛細(xì)作用吸收低黏度且有良好滲透性的修補(bǔ)膠液，封閉裂縫通道。對(duì)樓板和其他需要防滲的部位，尚應(yīng)在混凝土表面粘貼纖維復(fù)合材料(可選用碳纖維織物、玻璃或玻璃纖維織物)以增強(qiáng)封護(hù)作用。
針對(duì)上述情況，建議使用我司研發(fā)的“青龍牌”O(jiān)T801外墻透明防水膠。
青龍外墻透明防水膠是以特種共聚物乳液為基科、摻加合成橡膠乳液改性劑、表面活性劑、增塑劑等精制而成的高分子柔性透明無(wú)色外墻防水涂料。
二、注漿法
以一定的壓力將低黏度、高強(qiáng)度的裂縫修補(bǔ)膠液注入裂縫腔內(nèi);此方法適用于0.1 mm≤W≤0.15 mm靜止的獨(dú)立裂縫、貫穿性裂縫以及蜂窩狀局部缺陷的補(bǔ)強(qiáng)和封閉。注射前，應(yīng)按產(chǎn)品說(shuō)明書的規(guī)定，對(duì)裂縫周邊進(jìn)行密封。
針對(duì)上述情況，建議使用我司研發(fā)的“青龍牌”青龍堵漏膠。
青龍堵漏膠(注漿型)是一種單液型高分子注漿堵防水材料，外觀為淡黃、琥珀色透明液體，遇水能自行乳化聚合反應(yīng)成固體。
三、填充密封法
在構(gòu)件表面沿裂縫走向騎縫切出深度為20 mm，寬度為15 mm的U型溝槽，槽內(nèi)清理干凈后用改性環(huán)氧樹脂或彈性填縫材料充填，并粘貼纖維復(fù)合材料封閉其表面;此方法適用于W>0.5 mm的活動(dòng)裂縫和靜止裂縫。填充完畢后，其表面應(yīng)做防護(hù)層。
針對(duì)上述情況，建議使用我司研發(fā)的“青龍牌”RE504 改性環(huán)氧化學(xué)灌漿液。
青龍RE504改性環(huán)氧化學(xué)灌漿液是以環(huán)氧樹脂為主劑，配以促進(jìn)劑、固化劑 等，反應(yīng)后可形成一種高強(qiáng)度、強(qiáng)粘結(jié)力的補(bǔ)強(qiáng)加固堵漏灌漿材料。
青龍集團(tuán)資深家裝防水工程師韋工指出，裂縫的修補(bǔ)必須以結(jié)構(gòu)可靠性鑒定為依據(jù)，通過(guò)現(xiàn)場(chǎng)調(diào)查、檢測(cè)和分析，對(duì)裂縫的起因、屬性和類別作出判斷，并根據(jù)裂縫的發(fā)展程度、所處的位置與環(huán)境，對(duì)受檢裂縫可能造成的危害作出鑒定，這樣才能有針對(duì)性地選擇適用的修補(bǔ)方法進(jìn)行防治。
同時(shí)，在施工中應(yīng)注意以下幾點(diǎn)：
1.化學(xué)灌漿材料多屬易燃品，應(yīng)密封儲(chǔ)存，遠(yuǎn)離火源并配備消防設(shè)施。
2.驗(yàn)收時(shí),灌漿及粘結(jié)材料應(yīng)附材料合格證明。
3.當(dāng)加固設(shè)計(jì)對(duì)修補(bǔ)混凝土裂縫有補(bǔ)強(qiáng)要求時(shí)，應(yīng)在膠粘材料到達(dá)7d固化期時(shí)，立即鉆取芯樣進(jìn)行檢驗(yàn)。
