隨著“健康中國”發展戰略持續推進、全民健身理念深入人心,公眾對體育運動和健身活動的熱情不斷提高,客觀上對體育健身場所建設的數量和質量都產生了不斷增加的需求。國家也相繼頒布實施了一系列政策以鼓勵相關配套體育設施的建設和落實。與此同時，城市高密度背景下土地使用日益緊張，體育設施建設用地相對不足，因此如何在寸土寸金的城市高密度區域拓展體育空間以滿足公眾日益增長的運動健身需求，是未來城市土地使用和空間規劃必須要考慮的重要問題。在此背景下，近年來出現了利用地下空間建設體育建筑的發展趨勢。
01地下體育建筑發展概述

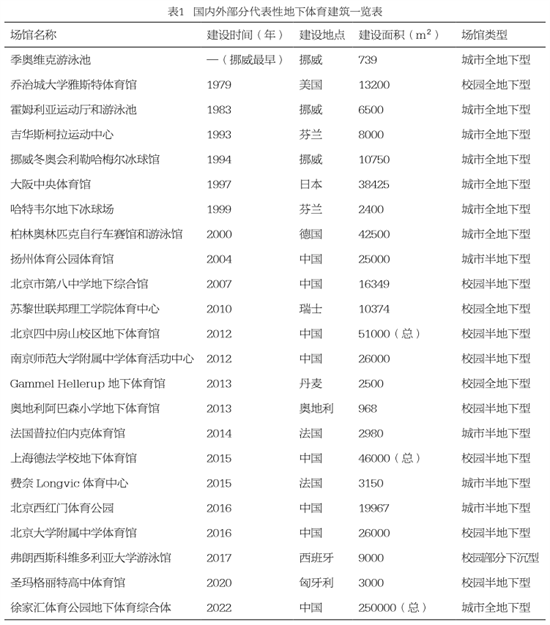

傳統意義上的體育建筑地下空間主要是作為停車庫、設備用房或服務配套功能使用。地下體育建筑由于其自身的復雜性，常面臨著結構難度大、造價高、人員疏散困難等現實問題，相關理論和實踐項目較少。地下體育建筑發展可以追溯到20世紀70年代，隨著人們開始對地下空間進行開發利用，文化體育設施等公共建筑也開始向地下延伸，建成了一些對今后發展產生積極影響的地下體育建筑。進入21世紀以來，依托地鐵建設，許多國家開始大規模開發利用地下空間。其中，芬蘭、挪威等北歐國家在地下空間開發利用方面處于世界前列，美國、日本等國家的地下空間建設也較為完善，在此期間也建成了一些有代表性的地下體育建筑。近年來，隨著我國城市高密度的快速發展，許多城市陸續開展了地下空間規劃工作，完善了地下建筑相關規范，建造技術體系也日益成熟，這使得地下體育建筑越來越成為可能，成為一種新的選擇。地下體育建筑在某種程度上可以實現城市土地的高效利用和城市體育配套功能的完善(表1)。
02地下體育建筑開發動因
2.1 城市體育用地緊張
隨著我國新型城鎮化戰略持續推進，鄉村人口大量涌入城市，高密度化的城市人口又進一步導致更多城市空間需求的產生。在此背景下，城市可建設用地日益緊張、容積率提升、土地價格飛漲、人地矛盾日益突出。與此同時，民眾日益高漲的運動健身熱情使體育人口呈現出逐年增長的態勢，群眾有關開拓更多體育設施的呼聲不斷，各地體育健身場地不足問題日益凸顯。根據國家體育總局發布的《“十四五”體育發展規劃》，2020年底我國人均體育場地面積達到2.2m2，未來五年人均體育場地面積將達到2.6m2。面對公眾日益增長的體育健身需求，必須尋求更為高效的發展途徑。由于城市土地價格不斷上漲，比起土地成本，建設費用所占比重有所下降，如果將部分體育功能下沉到地下可以有效提升城市高密度區域土地的使用效率，緩解當前城市日益緊張的用地壓力。通過地上、地下的城市立體開發可以拓寬體育設施發展新空間，加大全民健身場地設施供給。
2.2 體育建筑集約化發展的現實需求
隨著我國經濟從粗放型向集約型發展，城市建設也逐漸從盲目追求標志性大規模的開發轉為可持續發展的集約化設計。2015年12月舉行的中央城市工作會議，要求堅持集約發展，樹立“精明增長”“緊湊城市”理念，推動城市發展由外延擴張式向內涵提升式轉變。為了在不增加用地的前提下獲得更多的運動面積，滿足更加多樣化的運動需求，體育建筑集約化發展有其內在的邏輯必然性。作為集約化發展的重要設計模式之一，體育建筑通過拓展地下空間為體育功能所用，可以進一步提升城市土地利用效率，通過地上、地下體育功能的層疊設計，可以實現更少用地、更多功能的建設目標。
2.3 城市景觀的現實要求
一味追求城市高密度發展，很容易導致公共空間品質降低、交通擁堵、環境惡化等城市問題的出現，因此保留城市綠地作為開放空間對于提升城市品質具有直接的現實意義。如果充分利用城市綠地在其下方建設地下體育建筑，則既可以保留原有城市景觀，又可以實現與體育設施配套的雙贏。同時，新增地面體育設施往往具有龐大的建筑體量，可能會對城市景觀帶來不良影響，有些城市區域還會有建筑限高要求，如果將部分體育功能下沉則可以有效降低建筑高度，有利于形成人性化的建筑尺度和親切宜人的城市景觀。此外，地下體育建筑通過設置下沉式廣場或庭院，可以打造公共開放的室外活動場地，形成豐富立體的城市景觀，將起到提升城市環境品質、調節城市生態環境、增強城市公共空間活力的重要作用。
03地下體育建筑開發的可行性
基于體育功能的地下空間開發在空間、結構、通風、采光、消防、疏散等方面都有著一定程度的限制，面臨著諸多開發及建造難點，但國家相關規范標準的不斷完善以及現代建造技術的不斷發展使得利用地下空間建設體育建筑具備了一定的可行性。
3.1 國家相關規范標準不斷完善
隨著建設規模逐漸擴大，當前我國地下空間開發進入了新的發展時期。政府部門陸續出臺、補充修訂了許多相關法律法規和技術規范，許多城市還編制了詳細的全市地下空間開發規劃。這在一定程度上解決了地下體育建筑建設過程中經常遇到的防火超限問題、土地開發容量問題、整體規劃缺失問題等，初步建立起較為完善的地下空間開發體系，為地下體育建筑后續發展奠定了堅實基礎。譬如2021年11月公示的《深圳市地下空間資源利用規劃(2020—2035年)(草案)》在編制內容和方法上有著顯著的提升。再比如體育建筑的大跨度空間在進行下沉設計時，往往會面臨防火分區面積超規、超限的建設風險。2019年12月發布的《建筑設計防火規范》針對體育活動場所的防火分區面積進行了補充修訂，“建筑中游泳池、消防水池等的水面面積、溜冰場等的冰面面積、滑雪場等的雪面面積，均可不計入所在防火分區的建筑面積”。這一修訂擴展了地下體育建筑的設計邊界，提升了空間設計的靈活性。
3.2 現代建造技術發展支撐
地下體育建筑具有工程建設難度大、內部空間要求高、采光通風局限性大等特點，這使得建設過程中不得不面對一系列諸如結構復雜、建造困難、環境舒適度差、消防疏散解決困難等問題，然而現代建造技術的不斷發展，為以上問題解決提供了強有力的技術支撐。例如地下體育建筑對于結構有著較高要求，從體育功能需求出發，建筑內部往往需要無柱的大跨度空間，傳統地上體育建筑通常使用輕盈的鋼結構，然而地下空間這一特殊條件使得地下體育建筑無法選用上部難以承重的常用大跨鋼結構選型。近20年來，各種新型大跨結構的多樣化發展解決了上述問題，大大提升了地下體育建筑實際建造的可行性。除此之外，綠色智能調控技術的成熟可以有效解決地下空間的通風、采光問題，可以保證進行體育活動時人體舒適度和室內環境滿意度，為地下體育建筑發展提供了強大的技術支撐。
04地下體育建筑開發的類型
4.1 根據功能分類
(1)城市型地下體育建筑城市型地下體育建筑是指位于城市公共空間，面向公眾開放，或?yàn)橹苓吷鐓^(qū)提供公共服務的地下體育場館。地下體育建筑發展伊始，面積普遍較小，輻射范圍多為周邊，屬于社區服務型建筑。隨著社會經濟的發展和地下空間開發的推進，城市型地下體育建筑體量逐漸增加，甚至可以作為面向全市的大型體育場館。在高密度城市背景下，許多城市綠地和開敞空間不足，城市公共空間環境品質亟待改善。因此目前城市型地下體育建筑多為覆土建筑，地上空間往往被設計成綠地公園或城市廣場。1997年建成的日本大阪中央體育館是一座典型的城市型地下體育建筑。體育館地下共3層，可容納近萬人觀看比賽，提供了多種復合型功能空間。如此巨大的建筑體量卻被完全藏在八幡屋公園綠地下方，僅有兩個穹頂?shù)囊徊糠致冻龅孛妗ｓw育館的整體設計與自然景觀巧妙結合，保留了城市綠地，并為公眾釋放了更多的地上公共空間用于戶外體育活動。此外，法國費奈Longvic體育中心、日本Omiyamae體育館、中國揚州體育館、徐家匯體育公園等也都屬于城市型地下體育建筑的典型案例。
(2)校園型地下體育建筑校園型地下體育建筑是指位于校園內部，主要服務于學生的地下體育建筑，其地上往往是室外體育場地。1979年建成的美國喬治城大學亞斯特體育館利用校園原有體育場地下空間拓展運動功能，將室外體育場層疊在體育館上方，屬于典型的校園型地下體育建筑。通常體育設施是校園規劃中占地面積較大的服務設施，譬如最為常見的400m標準田徑場就需要近1.6萬m2的建設用地，這將導致很多校園用地緊張。為了有效提高校園土地的使用效率，目前出現了“上天入地”的綜合發展思路，“上天”即利用校園建筑屋頂進行建設，“入地”則是向地下空間發展，建設地下體育場館。例如北京大學附屬中學將體育場館建設在田徑場下方的地下空間內，可以容納 6個籃球場、6個乒乓球場以及6個羽毛球場，有效拓展了校園體育空間。
4.2 根據剖面分類
(1)全地下體育建筑全地下體育建筑是指建筑主體完全埋于地下，只有局部采光通風井或疏散樓梯間暴露在地面之上，完全為城市綠地、廣場、公園或室外體育場騰出地上空間。此種模式可以提高土地使用效率，保證地上、地下兩種功能空間的完整性。建筑完全消隱于地下，最大程度上削減了大體量體育建筑對于城市環境的影響，有利于提升高密度城市背景下的公共空間品質。BIG設計事務所為丹麥Gammel Hellerup高中設計的地下多功能體育館便是一個經典的全地下體育建筑項目。新體育館位于校園中心廣場地下5m處，占地約1100m2。為了不影響學?，F(xiàn)存建筑的采光、不改變現有的校園中心廣場，建筑主體完全被埋于地下，為校園公共活動讓出地上空間。設計師巧妙設計了丘陵般的起伏屋面，作為大型的廣場裝置給學生們提供了一個開展體育活動和社交聚會的場所，成為校園內一道靚麗的風景。
(2)半地下體育建筑半地下體育建筑是指將原本全埋地下的體育建筑首層抬高以解決采光通風問題，或者將原本處于地上的體育建筑下挖以拓展空間高度，進而形成處于一定高度的室外體育場和半地下室內體育空間的一種建筑類型。這種模式的優點在于大跨度體育空間并沒有完全被埋入地下，而是進行了抬高處理，形成了可用于地下空間采光的側界面，大大降低了采光通風和消防疏散的設計難度。在法國普拉伯內克體育館項目中，輔助功能空間圍繞主題球場呈“U”型布置，被整體埋入地下，以減少對地面景觀的侵占，主題球場也下沉處理，從而降低了建筑的體積感。主空間由于高度需求，仿佛懸掛的玻璃盒子般暴露在地面以上，給室內帶來了充足采光和面向周圍自然景觀的開闊視野。南京師范大學附屬中學體育活動中心也是半地下體育建筑，根據不同的功能凈高要求分別下挖2.6~6.9m，將300m田徑場置于地面上方2.2m處，不僅改善了地下體育建筑的通風和采光，而且滿足了內部復合多功能空間的高度需求。
(3)部分體育功能空間下沉的體育建筑體育功能層疊布置是當前體育建筑重要的發展趨勢之一，層疊式體育建筑在垂直方向通過緊湊高效的空間布局，滿足多樣化的體育功能要求。在層疊式體育建筑中，我們可以根據建筑高度要求以及實際功能需要，將局部體育空間下沉，并結合下沉廣場或庭院等設計要素，起到實際功能和立體景觀兼顧的效果。西班牙馬德里的弗朗西斯科維多利亞大學綜合體包含體育館、游泳館、多功能大廳、健身場地以及康復用房等多種功能，其中游泳館被安排在了地下，并在一側設置下沉式庭院，以實現自然采光和通風。北京大興區西紅門體育中心也采用了相似的手法，將游泳館置于地下一層，有效降低了建筑主體高度，結合下沉廣場打造了立體化的城市景觀(表2)。
05地下體育建筑的設計要素
5.1 結構選型
體育建筑結構選型多為大跨空間結構，如拱結構、網架結構、殼體結構、張弦梁結構、索結構、膜結構等。不同于地上建筑，地下體育建筑的結構需要承載上部荷載、滿足更高的防火要求，并降低造價，因此在實際建設中結構選型應綜合考慮各種因素的影響，以滿足經濟、適用、美觀的建設目標。當前校園體育建筑和一些小型地下體育建筑主要使用梁柱框架體系，如北京市第八中學地下綜合館的內部大空間可容納2片標準籃球場地、12片標準羽毛球場地，其結構選型采用梁高約為2m的密肋梁承接上部室外體育場的荷載。除此之外，上文介紹的北京大學附屬中學體育館也使用了框架結構體系?？蚣芙Y(jié)構體系雖然經濟實用，但無法更好地滿足體育建筑空間的整體性和體育功能的多樣性。近年來，隨著現代結構技術與建造技術的發展，針對層疊式大跨度結構的研究逐漸拓展到混合結構領域，譬如北京林業大學體育場地下空間擴建項目中就應用了混合盒式結構。混合結構往往具有更大的跨度，更低的用鋼量，在降低工程造價的同時，也滿足了各種體育功能對于空間的需求。
5.2 功能流線
一般競技型體育場館通常利用室外大樓梯引導觀眾到達二層平臺作為入場觀眾流線，并實現與運動員、裁判員、媒體、賽事工作人員以及貴賓等流線的分離。在地下體育建筑中，由于比賽空間的下沉，普通觀眾可從地面層直接進入，減少了流線長度，有利于入場和疏散。運動空間的下沉雖然有效縮短了普通觀眾的流線長度，但會相應增加其他使用者的流線長度，并使流線組織復雜化，這是應該特別關注的問題。地下體育建筑的主入口需要同時考慮室外體育場、地下體育館等多個標高的流線設計，需要合理組織并引導人員進入地下體育建筑，實現從地面到達地下的便捷性。除此之外，城市型地下體育建筑的流線組織，還應當考慮與城市軌道交通銜接的可能性，方便城市市民到達和使用。
5.3 通風采光
地下體育建筑的室內通風包括自然通風和機械通風兩大類型。一般大型體育建筑由于空間進深大，建筑整體能耗中照明能耗和空調能耗占總能耗的80%左右。由于地下空間的封閉性、采光難度大，地下體育建筑更加依賴機械通風和人工照明，主要通過送風設備實現室內空氣流動，加強與室外空氣交換，以達到提高地下體育空間健康舒適度的目標。然而完全封閉的地下空間會使人產生生理和心理的不適，機械通風和人工照明也會消耗大量能源，不符合當下建筑節能的發展趨勢。在場地條件允許的情況下，如何設計地下體育空間以實現良好的自然通風、引入自然光線，是設計師需要著重考慮的設計要素。地下體育建筑自然通風采光可以通過局部抬高設置高天窗實現，這種方式可以減少對地面空間的影響并且有利于避免眩光。除此之外，設置下沉式庭院或廣場配合側向采光也是常用的設計方法之一。此種方法采光量大，并且可以結合綠植設計，共同營造出人性化的地下運動環境。
5.4 消防疏散
地下體育建筑依據現行規范被定義為地下空間，因此既要滿足地下空間相關的消防疏散要求，又要兼顧體育建筑的功能使用。由于一些體育運動空間面積較大，如何解決體育空間劃分與防火分區面積限制之間的矛盾，以及消防設施設備布置的密集是需要重點解決的問題。下沉廣場是地下體育建筑經常使用的設計要素之一。通過設置下沉廣場，不僅提高了地下體育場館的通風和采光，而且可以作為人員疏散的緩沖區，從而較好避免人員擁擠和排隊現象，有利于提高人員疏散的安全性。通向下沉式廣場的疏散出口應盡可能地增加，且分布均勻，營造更加有利的人員疏散環境。此外，由于體育運動空間的疏散距離較大，實際項目中通常使用避難走道和下挖環形消防車道來保障地下體育空間的防火安全。下沉消防環路還可與下沉廣場結合，用于消防車登高作業場地，增加消防場地面積。由于地下體育建筑的消防規范要求較高，在以上策略無法解決的狀況下可以運用性能化設計方法，充分考慮體育功能、使用面積、人員密度和疏散流線等因素，對每個具體項目進行針對性設計。
06結語
當前城市高密度區域普遍面臨公眾體育需求增加和城市體育用地緊張的問題，地下體育建筑擁有充足的發展動因和廣闊的發展前景，是積極拓展體育空間的有效模式之一。利用地下空間開發體育建筑是一項復雜的系統工程，需要統籌考慮結構選型、功能流線、通風采光、消防疏散等設計要素，而地下空間相關規范標準的不斷完善和現代建造技術的發展為其實際落地的可行性提供了有力支撐。通過體育運動空間的下沉，可以有效提高城市容量，增加城市體育設施的有效供給，最大限度地保留城市綠地和開放空間，對于提升城市景觀，促進高密度城市區域的集約化發展具有重要的現實意義。
